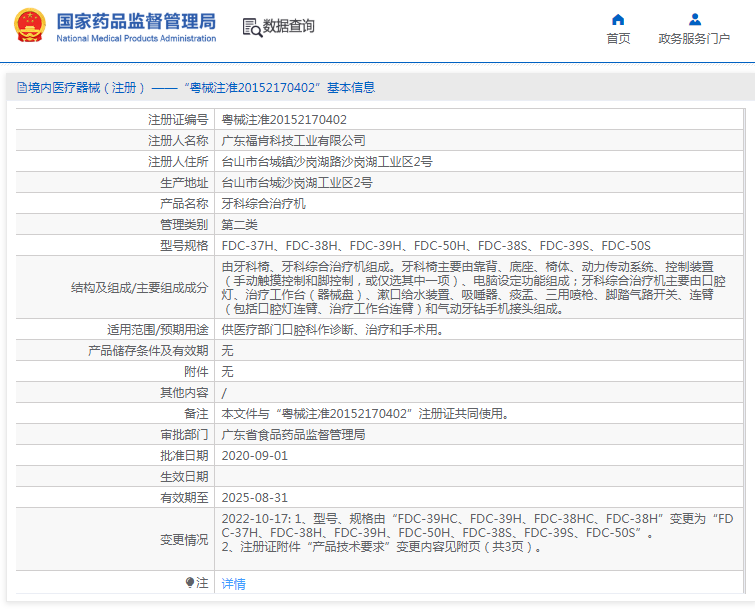

注冊信息
1、檢修過程
治療臺電源、水壓正常,但氣壓表無指示。檢查發現壓縮空氣管道中有大量水,放氣排凈水后,氣壓表出現指示,但治療臺仍不能動作,手機瞬間噴氣、水后,氣壓迅速下降為零。關氣路閥門,釋放管道內剩余氣壓后,再開閥,現象重復。說明在管道內無壓力的情況下,壓縮空氣可以沖過機內閥門。解剖此閥發現其構造獨特,僅在加電情況下,閥并不打開,只有同時外加氣壓達定值,閥門才能打開,起到了氣壓檢測和失壓保護的作用。
檢查電路發現電源接通時,該閥無額定的24V直流電壓。檢查主電路(P板),發現插座X9處有***灘銅綠狀斑跡,酒精洗凈后,發現印刷電路燒斷,電路板局部炭化。清除炭化物后恢復連接,故障依舊。
上海聚慕提供醫療器械采購,維修保養,安裝培訓,出租租賃等,來電咨:400-901-5099 @上海聚慕
從電路看,多處標有直流24V,經分析該直流由橋VEO整流交流20V電壓獲得,但現無交流電壓。順圖發現交流20V熔斷F13燒毀,更換后該直流電壓正常,機器氣壓恢復后,各種手機及光固化等功能均正常。治療臺也可升降,但靠背卻只能向前不能向后,且向前90°后,再也不能動作。顯然,前面故障中還夾雜著靠背故障。從電路可見,升降、靠背、靠頭分別由三個獨立電機驅動??勘畴姍C有三根接線:bl線為零線,sw線接交流220V時,br線為OV,電機正轉,靠背向前;反之,br線接電源時,靠背向后。電機的狀態取決于繼電器K1、K2,繼電器又受控于晶體管V16、Vl7、集成塊J8(4520)、J9(4516)、J14(4025)、J16(40106)
